| 1-1 |
額定電壓 |
380 VAC |
| 1-2 | 頻率 | 50/60 Hz |
| 1-3 | 額定電壓范圍 | 304~456 VAC |
| 1-4 | 轉速 | 1800 RPM |
| 1-5 | 輸入電流 | 1.5 A |
| 1-6 | 功率 | 1000 W |

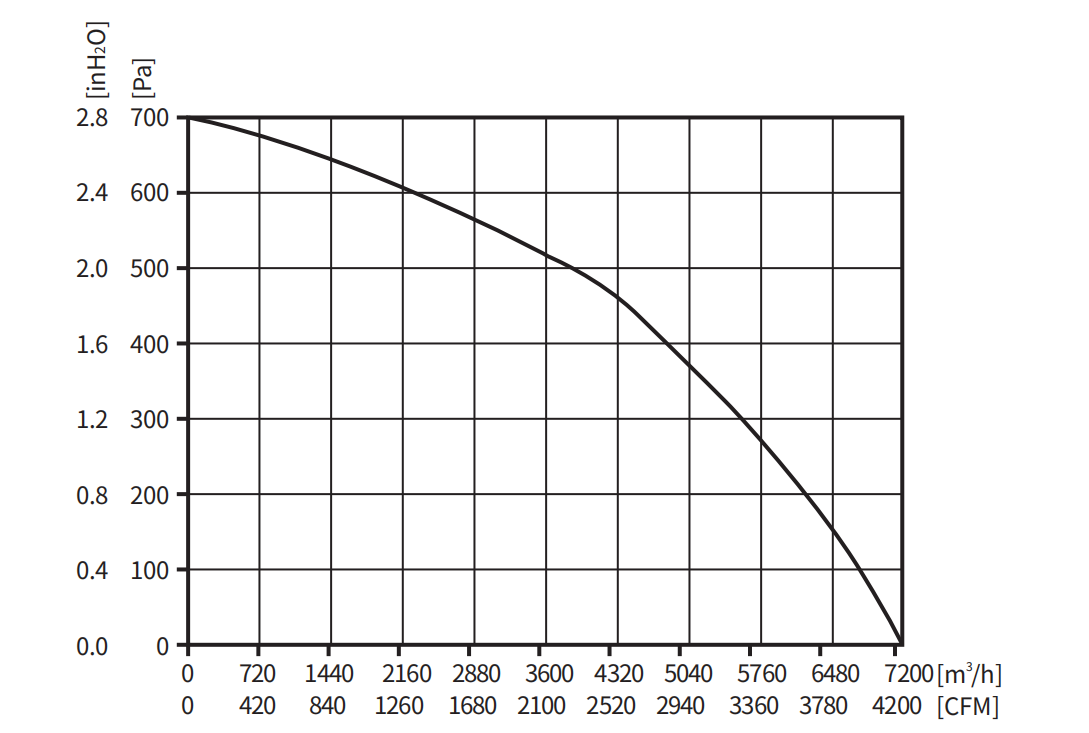

| 1-7 | 風量 |
4237.20 CFM / 7200 m3/H |
| 1-8 | 風壓 |
2.80 inH2O / 700 Pa |
| 1-9 | 噪音（分貝） |
83 dB(A) |
| 1-10 | 壽命 |
50,000 小時(L10) 室溫40℃ , 濕度15%~65%RH. |
| 1-11 | 絕緣等級 | Class F |
| 1-12 | 電機保護 |
堵轉保護 極性保護 自動重啟 |
| 1-13 | 轉速控制 |
控制輸入 0~10VDC / PWM |
| 1-14 | 防護等級 | IP55 |
| 1-15 | 信號輸出 |
轉速信號輸出（示波器） |
| 2-1 |
外觀尺寸 |

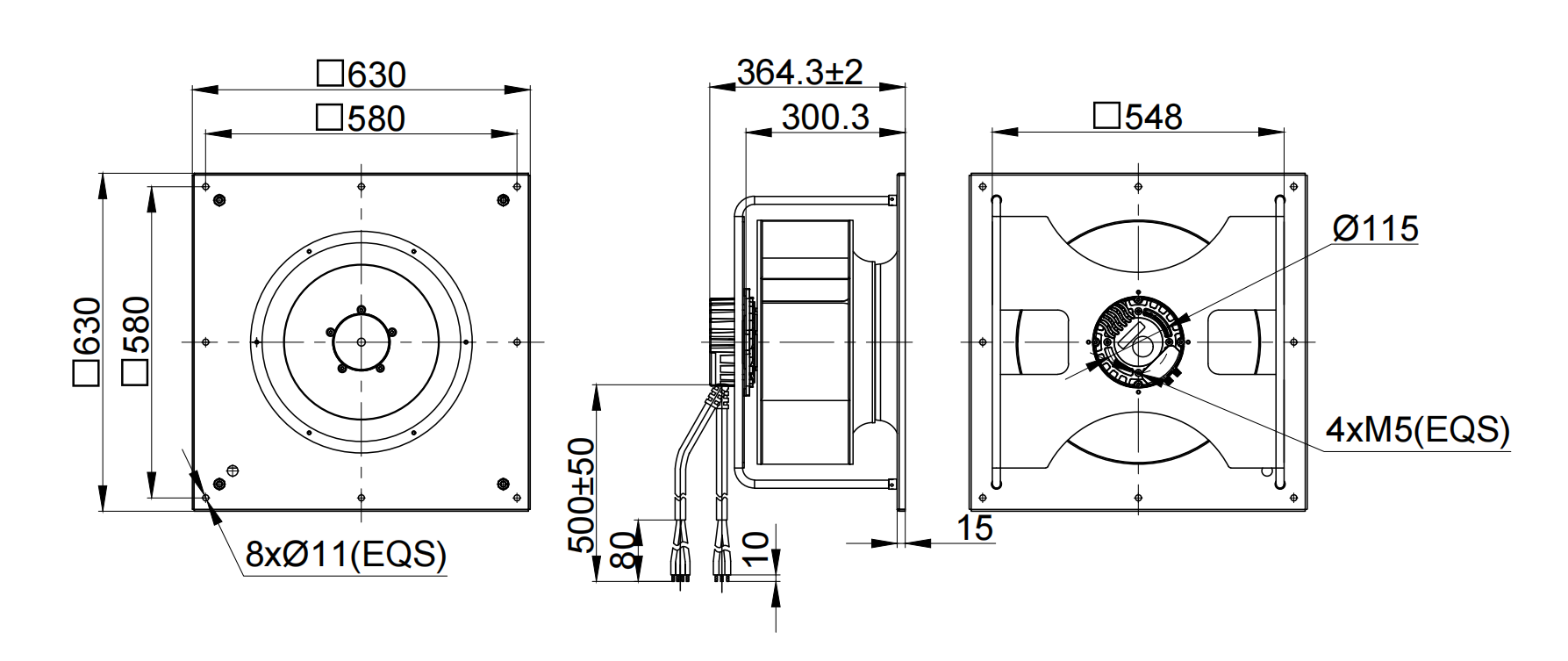

630mm X 630mm X 364.3mm (見尺寸圖) |
| 2-2 |
葉輪材料 |
鋁合金 |
| 2-3 |
葉片數量 |
6 |
| 2-4 |
軸承系統 |
NMB 滾珠軸承 |
| 2-5 |
導線 |
交流(AWG18#)，直流(AWG22#) |
| 3-1 |
工作溫度 |
-25℃ — 60℃ |
| 3-2 |
存儲溫度 |
-40℃ — 75℃ |
| 3-3 |
工作濕度 |
5% — 90% RH |
| 3-4 |
存儲濕度 |
5% — 95% RH |
測試條件：
輸入電壓——額定工作電壓(380VAC/50Hz)
溫度——室溫
濕度——65% RH
注意事項：
1.電源線: AC(3×AWG18#)，DC(4×AWG22#)。
2.三芯線: 棕線=火線；藍線=零線；黃&綠線=接地線。
3.四芯線: 紅線=輸出電壓+10VDC(可作為調速輸入電壓或FG信號上拉電壓，需與上拉電阻器串聯使用，詳情見接線圖)；黃線=0-10直流電壓調速/占空比調速；白線=轉速信號輸出 (示波器)；藍線=接地線。
如果您有任何問題，請隨時與我們聯系。
